Compact Draw
Configuración
compacta y flexible
La configuración tecnológica de LAGUN está basada en las mismas piezas estructurales (carro, carnero y columna), permitiendo la configuración modular de las fresadoras de todas nuestras familias de máquinas
(BM/BL - CM/CL - MM/ML - TM/TL).
Fresadoras
Te ofrecemos una amplia gama de fresadoras con distintas arquitecturas
- Fresadoras de bancada fija
- Fresadoras de columna móvil y bancada fija
- Fresadoras tipo floor type
- Fresadoras tipo T
Fresadora compacta para el mecanizado de precisión.
Arquitectura donde la pieza tiene movimiento coincidente con uno de los ejes de mecanizado.
Tres versiones:
– Mesa con movimiento lineal
– Mesa rotativa
– Mesa lineal con mesa rotativa integrada en la misma
Ofrece diferentes soluciones tecnológicas orientada a la consecución de una gran rentabilidad.
Ver Fresadoras de bancada fija
Fresadoras de bancada fija con mesa móvil
La amplia posibilidad de aplicaciones a las que se dirigen este tipo de máquinas nos ha llevado a definir un modelo de fresadora de bancada fija con alta versatilidad.
Fresadoras de bancada fija con mesa giratoria
La solución más rentable para mecanizado en 5 caras, evitando número de movimientos y amarres de pieza, y mejorando los tiempos productivos y precisiones de acabado.
Fresadora de bancada fija y mesa móvil con mesa giratoria integrada en el propio eje de desplazamiento longitudinal
Mesa giratoria de gran capacidad para trabajos específicos.
La solución más rentable para mecanizados variados.
Fresadora con movimiento longitudinal de la columna, y por lo tanto del cabezal y herramienta en los tres ejes lineales de mecanizado.
Técnicamente diseñada con el guiado de la columna en la bancada-mesa para dar solución:
– El mecanizado de piezas que por su tamaño y peso preferiblemente sea sin movimiento de las mismas.
– Ahorro importante en el espacio requerido en planta.
Configuración de máquina que posibilita el trabajo pendular en varias zonas de trabajo, permitiendo versiones con platos giratorios integrados.
Ver Fresadoras de columna móvil y bancada fija
Fresadoras de columna móvil y mesa fija
Modelo de alta versatilidad, compacta en su diseño y robusta. Permite abordar el mecanizado de piezas largas sin que prácticamente se produzcan limitaciones por el peso de la pieza al ser el conjunto carro-columna el que realiza el desplazamiento longitudinal.
Fresadoras de columna móvil y mesa fija con mesa giratoria integrada
Además de las características del modelo CM-CL, incorpora una mesa giratoria integrada de gran capacidad de carga para trabajos específicos.
Fresadora con movimiento longitudinal de la columna, y por lo tanto del cabezal y herramienta. El desplazamiento se realiza sobre su propio eje longitudinal guiado en una robusta bancada permitiendo múltiples configuraciones para las sujeciones de las piezas.
La independencia de las sujeciones o mesas de la bancada y su conjunto “columna-carro-carnero” permite ubicar estas partes de forma y dimensiones diferentes, creando así diversos tipos de máquinas.
Ver Fresadoras tipo floor type
Fresadoras de montante móvil e independiente a la zona de ubicación y amarre de la pieza
La universalidad de esta fresadora permite definir máquinas para distintas aplicaciones con el desplazamiento principal guiado en una robusta bancada y con múltiples configuraciones para las sujeciones de las piezas. La independencia de las sujeciones o mesas de la bancada y su conjunto columna-carro permite ubicar estas partes de forma y dimensiones diferentes, creando así diversos tipos de máquina.
Fresadora de montante móvil preparada para Cambio Automático de Cabezales
Además de las características del modelo ML, incorpora la posibilidad de utilizar varios cabezales de diferentes características para el mecanizado de distintas tecnologías de fresado.
La solución más personalizada a las necesidades de mecanizado de hoy en día.
Máquina muy configurable para adaptarse a las necesidades de mecanizado concretas.
Fresadora con movimiento transversal de la columna, eje V, paralelo al movimiento del carnero, eje Y, y con mesa giratoria.
El movimiento de la columna permite el volteo de piezas de gran tamaño y el mecanizado con el carnero en una posición no muy alejada de la columna, logrando mecanizados de alta precisión.
Ver Fresadoras tipo T
Fresadoras de bancada fija y columna móvil transversal con mesa giratoria
La fresadora TM es la solución más inteligente para mecanizado en 5 caras en piezas de gran variedad de formas, superficies a mecanizar y accesos complicados. Combina eje Y y eje V.
Cabezales
Te ofrecemos una amplia gama de cabezales para dar respuesta a las distintas necesidades de mecanizado
- Cabezales universales
- Cabezales ortogonales
- Cabezales horizontales
- Otros cabezales

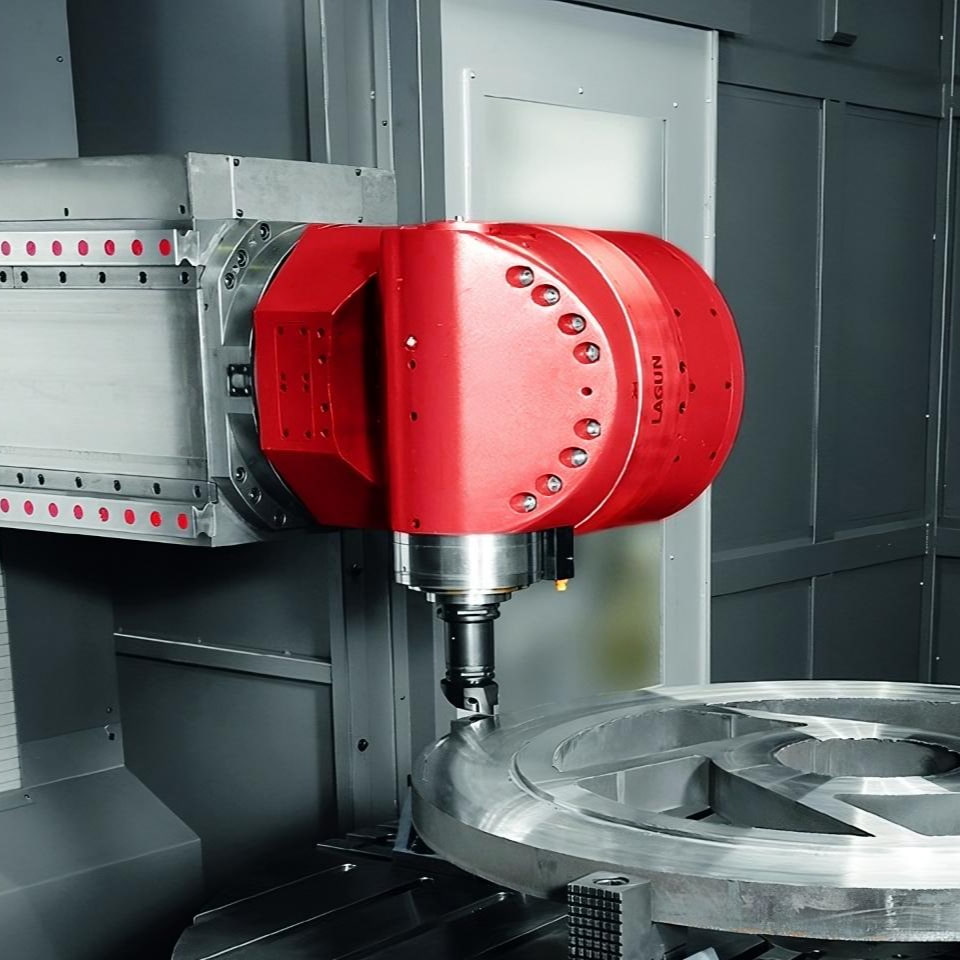

Cabezal con dos cuerpos principales a 45º, de construcción rígida coincidiendo el giro de la herramienta con el mismo plano que la cinemática de transmisión.
Los giros de ambos cuerpos se realizan de manera automática y dependiendo del sistema de posicionamiento se clasifican en dos versiones:
– Giro mediante motor principal y blocaje mediante dentados Hirth
– Giro motorizado y blocaje mediante freno hidráulico
LU A Cabezal universal automático
Cabezal automático con alta precisión de posicionamiento mediante dentado Hirth.
Sistema de lubricación de los engranes mediante grasa.
LU S/C Cabezal universal automático motorizado
Cabezal automático con alta precisión de posicionamiento mediante giro motorizado.
Sistema de lubricación de los engranes mediante grasa.
Cabezal con dos cuerpos principales a 90º, posibilitando de manera muy precisa el posicionamiento del cabezal en cualquier ángulo con respecto al eje longitudinal de la máquina (ángulos frontales).
Los giros de ambos cuerpos se realizan de manera automática mediante giro motorizado y blocaje mediante freno hidráulico.
Ver Cabezales ortogonales

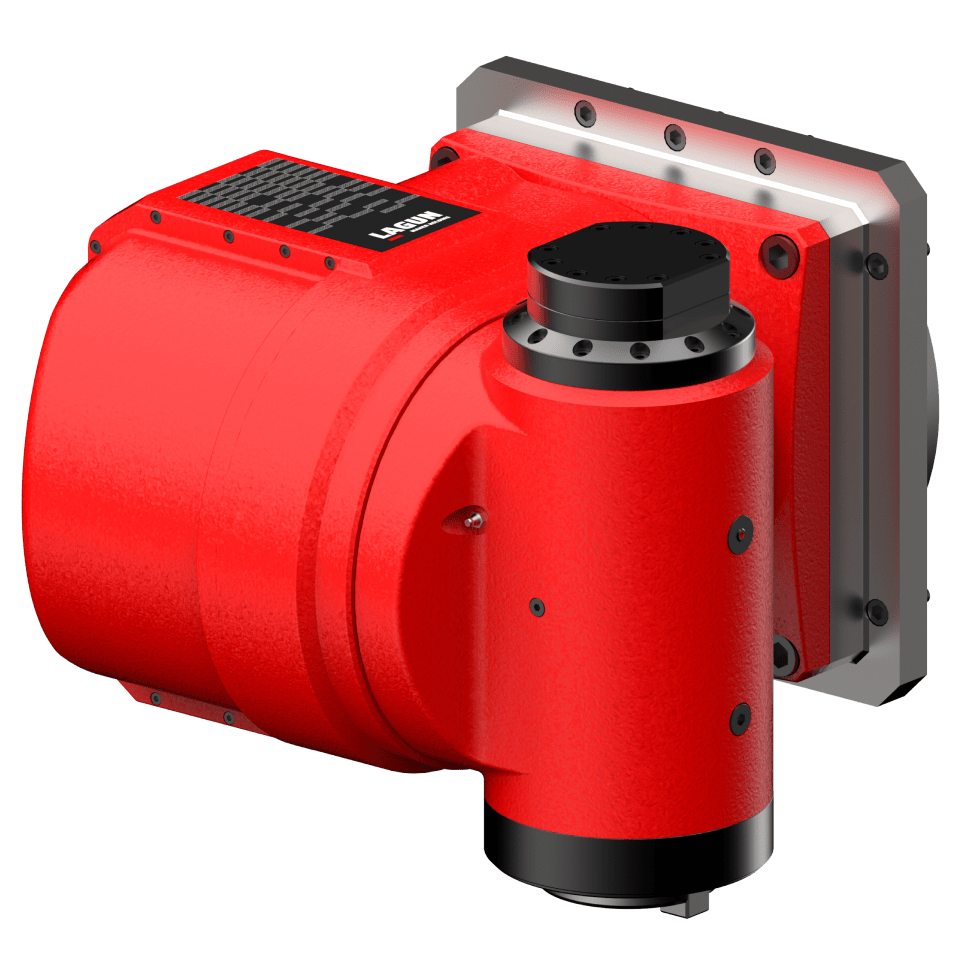

LO S Cabezal ortogonal automático milesimal simultáneo
Giro motorizado y posicionamiento con freno hidráulico cada 0,001º en los dos cuerpos.
Posicionamiento simultáneo. Rango de giro del cuerpo ortogonal: +15° a -195°.
4.000 rpm
Cabezal ORTOGONAL con giro continuo y posicionamiento milésimal y simultáneo de los dos cuerpos.
Movimientos de giro mediante motores individuales HARMONIC DRIVE y transmisión piñón-corona.
Giro de los cuerpos mediante cojinetes combinados radial-axiales.
LOX S Cabezal ortogonal automático preparado para CAC
Giro motorizado y posicionamiento con freno hidráulico cada 0,001º en los dos cuerpos.
Posicionamiento simultáneo. Rango de giro del cuerpo ortogonal: +15° a -195°.
Preparado para su cambio automático con conexionado rápido de elementos eléctricos e hidráulicos.
Cabezal ORTOGONAL con giro continuo y posicionamiento milésimal y simultáneo de los dos cuerpos.
Además de las mismas virtudes del cabezal “LO S”, permite el cambio automático de cabezales dotando los modelos de máquina con opción de cambio automático de cabezales de la posibilidad de incorporar un cabezal de posicionamiento milésimal de alta velocidad de posicionamiento.
Cabezales para trabajos frontales y mecanizados de mandrinado.
Dependiendo de la accesibilidad del lugar de mecanizado en la pieza se pueden dividir en las siguientes versiones:
– Cabezales fijos horizontales de diferentes longitudes
LHX Cabezal horizontal preparado para CAC
Cabezal horizontal preparado para su cambio automático con conexionado rápido de elementos eléctricos e hidráulicos, asegurando alta precisión y repetibilidad de su colocación.
Cabezales personalizados para adecuarse a las necesidades particulares del cliente.
Cabezales diseñados por nuestro departamento de I+D+I o cabezales comerciales adaptados a requerimientos particulares de aplicación o proyecto.
Otros cabezales
Cabezales verticales, tipo L, angulares, cabezales de refrentado…
L90º Cabezal Angular tipo L a 90º

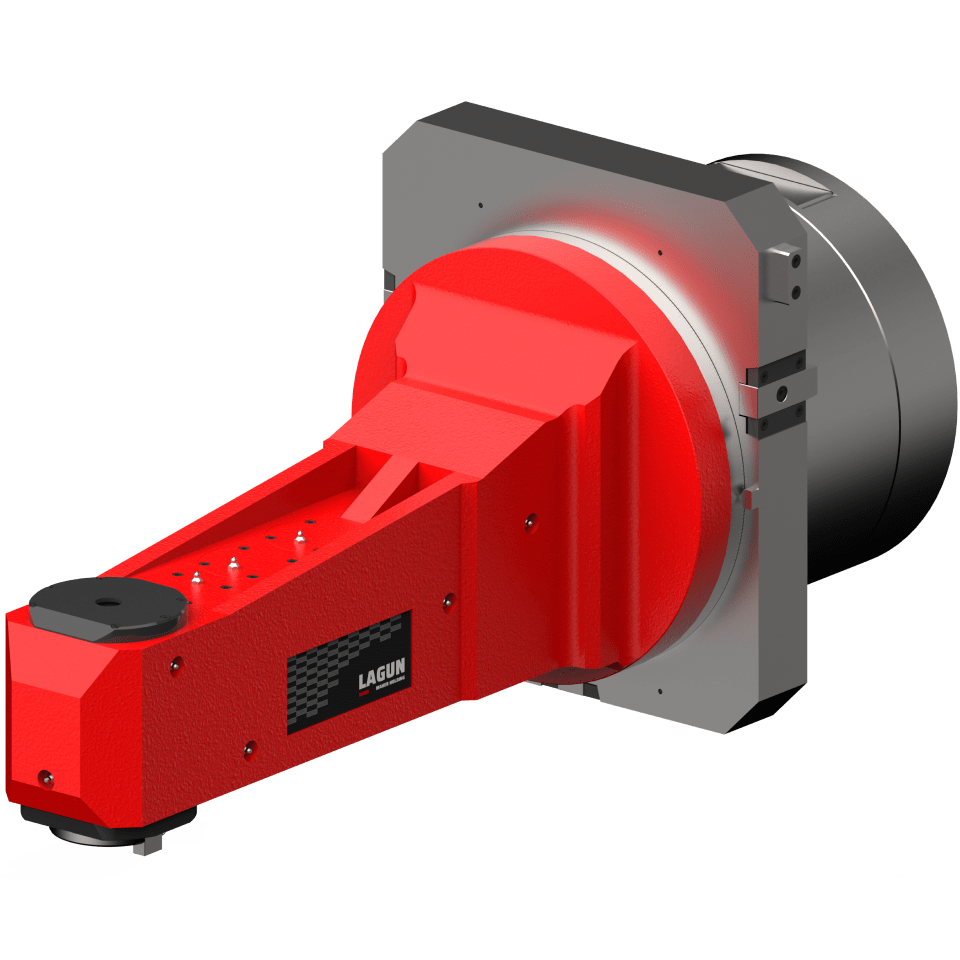

L90º X Cabezal Angular tipo L a 90º preparado para CAC Cambio Automático de Cabezales

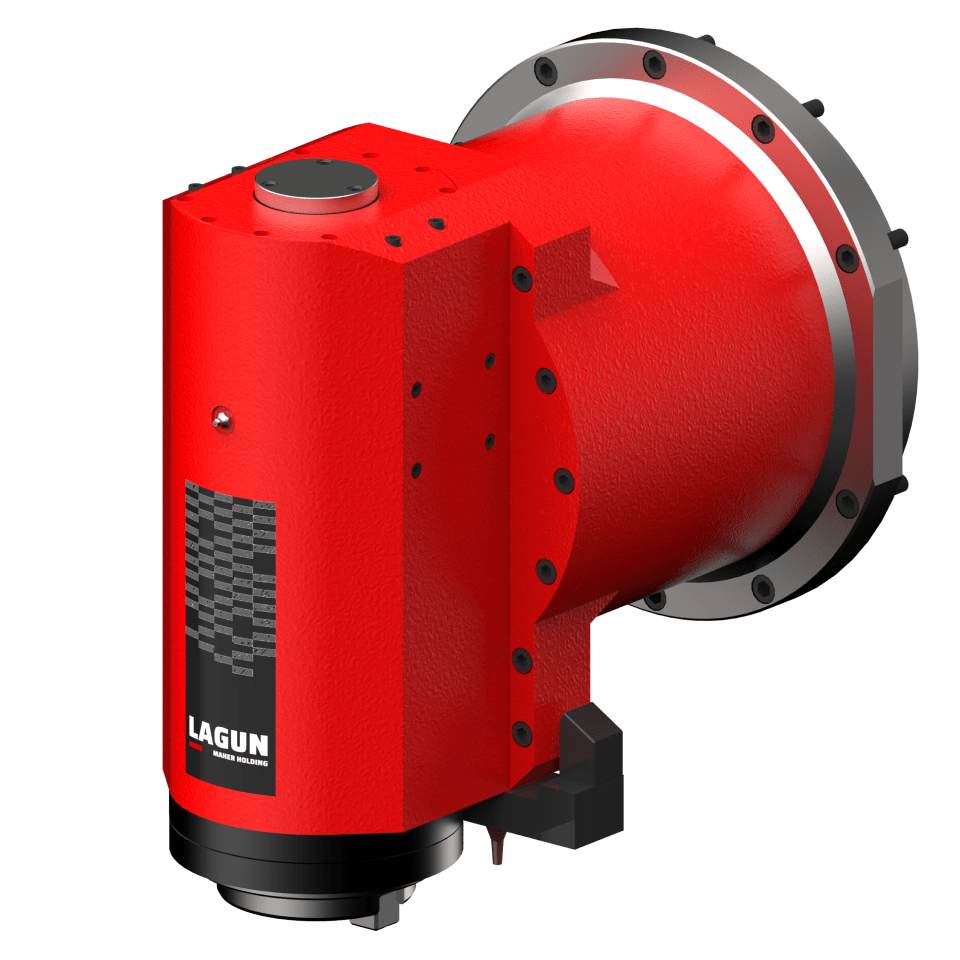

LV Cabezal Vertical
LV X Cabezal Vertical preparado para CAC Cambio Automático de Cabezales

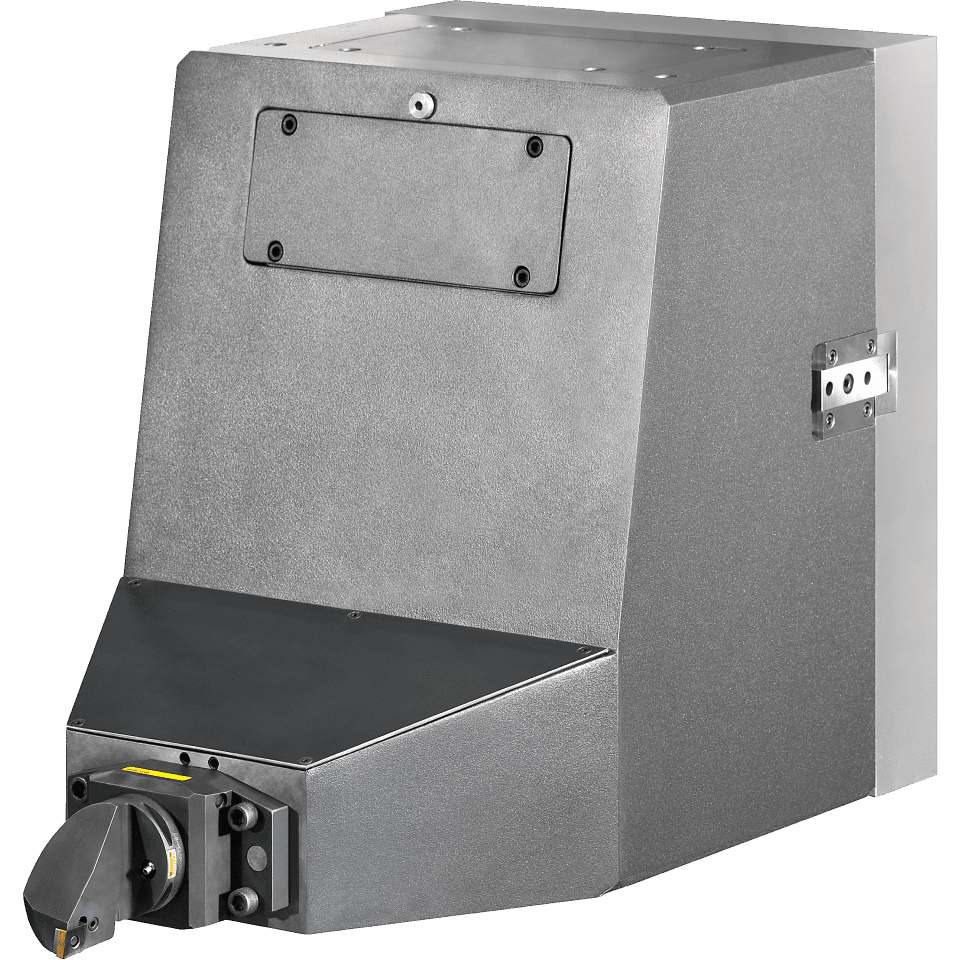

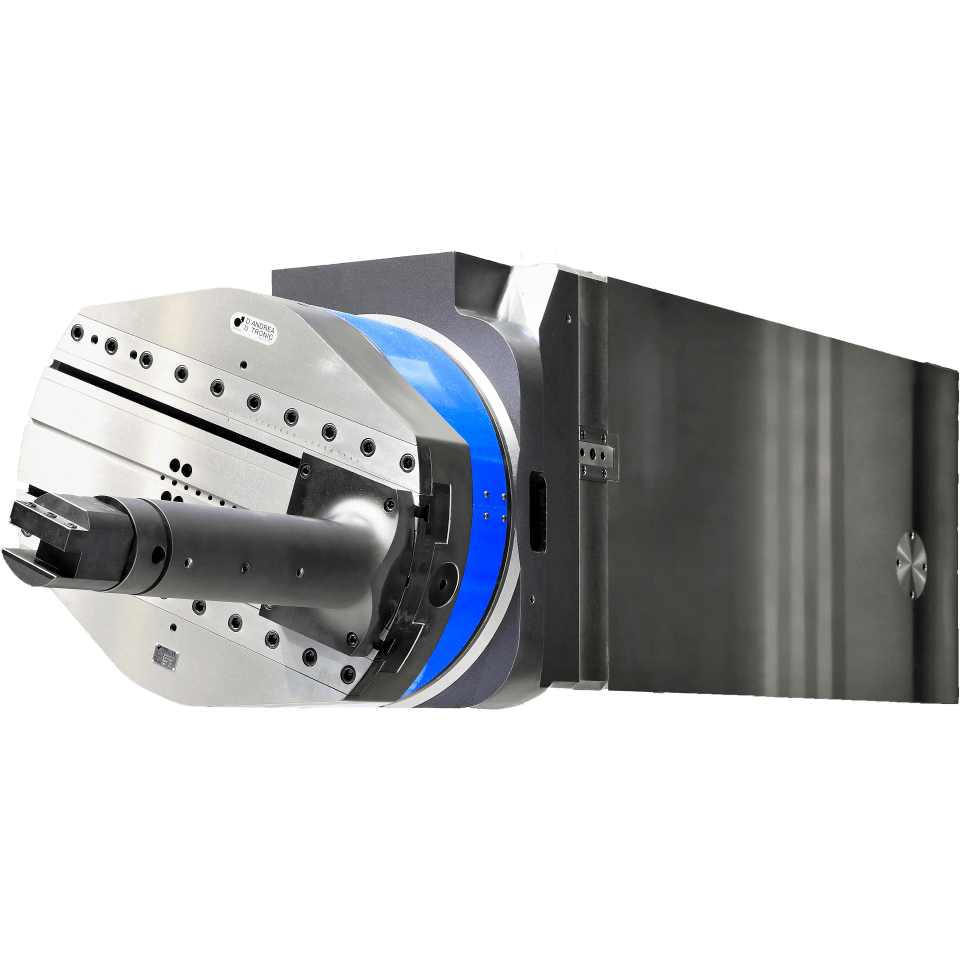

Cabezal de refrentar
